TwinCATはEtherCATの開発元で有名なドイツの企業Beckhoff Automation GmbH^[1]（以下，Beckhoffと記載）が提供する産業用オートメーションシステム向けのプラットフォームです。
いわゆるソフトウェアPLCであり，同じソフトウェアPLCアプリケーションとして知名度の高いCODESYSをOEM採用しています。

本記事並びに関連記事では，TwinCATによるソフトウェアPLCの開発手順について共有したいと思います。

なお，記事で使用するTwinCATバージョンは「TwinCAT 3.1 Build 4026」^[2]とします。

TwinCATを一言で表すと，「PCをPLC化するアプリケーション」です。

一般的なWindowsOSはリアルタイム性に欠けるため、タイムクリティカルな処理が求められる産業用途には適さないことがあります。TwinCATを導入することで、PCベースのWindowsシステムにリアルタイム制御機能を追加できます。

PLCプログラムの開発では，IEC61131-3で規定された5つの言語に加えC++も利用可能です。

• LD（Ladder Diagram）言語
• FBD（Function Block Diagram）言語
• ST（Structured Text）言語
• IL（Instruction List）言語
• SFC（Sequential Function Chart）言語
• C++言語
  • ただし一部制約あり

一般的なアプリケーションとは違い，TwinCAT（正確にはTwinCATの実行環境）はより深い階層で動作するアプリケーションです。
TwinCAT独自のリアルタイムカーネルがOSから独立した形で動作します。作成したプログラムはカーネルモードで動作されます。

（上図はこちらより抜粋）

TwinCATは主に2つのソフトウェアに大別できます。

• XAE（eXtended Automation Engineering）
  • TwinCATの開発環境
  • 開発・デバッグを行う際に使用する
• XAR（eXtended Automation Runtime）
  • TwinCATの実行環境
  • PLCプログラムをリアルタイム実行する際に使用する

この2つのソフトウェアは同一PCにインストールする必要はなく，別々のPCにインストールしても構いません。
つまり，下記2パターンのシステム構成が実現可能です。

• パターンA：XAE/XARが同一PC上に存在する
  • 最もミニマムな構成
  • 例：単一PCで実現したい場合など

• パターンB：XAEは開発PCに，XARは実行PCに存在する
  • システムの規模は広がるが，複数人での開発や開発PCに実行環境をインストールしたくない場合に有用
  • XAEとXAR間では，ADS（Automation Device Specification）という独自のプロトコルで通信が行われます
  • 例：実行PCは現場に存在，事務所のPCで開発したい場合など

本記事ではパターンB（XAEとXARは別PC）の構成を前提に話を進めます。

今回はPCを2台用意し，1台に開発環境（XAE）を，もう1台には実行環境（XAR）をインストールしていきます。
大まかな流れを下記に記します。

1. Beckhoffアカウントを作成する
2. 開発PCにTwinCAT Package Managerをインストールする
3. 開発PCにXAE（開発環境）をインストールする
4. 開発PCでXAR（実行環境）のパッケージをダウンロードする
5. 開発PCから実行PCにパッケージを転送する
6. 実行PCにTwinCAT Package Managerをインストールする
7. 実行PCにXARをインストールする

少し長いですが，お付き合いください。

本記事で構築するシステム構成を下図に示します。

• 開発PC = 開発環境のみが動くPC。インターネットに接続しているとする。
• 実行PC = 実行環境のみが動くPC。インターネットに接続されていないとする。

Beckhoff公式サイトに移動し，画面上部の「サインイン」をクリックします。
表示される部分の「登録」ボタンを押下して表示される画面からアカウント登録してください。

TwinCATに関連するソフトウェアは TwinCAT Package Manager（コマンドなどではtcpkgと略される）を使用してインストールします。

TwinCAT Package Manager ダウンロードページに移動して，Download TwinCAT Package Managerをクリックします。

ダウンロード画面が開きますが，その前にログインする必要があります。
下部のLog inボタンからログインしてください。

ログイン後，EXEボタンを押下することでインストーラがダウンロードされます。

ダウンロードしたexeファイルを実行してTwinCAT Package Managerをインストールします。

インストールが完了したら，再起動を求められるのでPCを再起動してください。

デスクトップ上のショートカットからTwinCAT Package Managerを起動します。

最初に表示される「Feed Configuration」画面にて、パッケージの供給元を指定します。
インターネットからパッケージを取得するためにアカウントが必要になるため，アカウント情報を入力します。

Usernameにはアカウントのメールアドレスを、Passwordにはパスワードを入力します。
入力したらSaveボタンをクリックします。

Saveボタン押下後にPowerShellの実行権限を求められるため「OK」を選択します。

次に，「Startup configuration」画面にて、TwinCAT Package Managerの初期設定を行います。
下記のように設定します。

各設定項目の詳細を以下に記します。

• UseVS2022
  • 選択した既存のVisualStudioに開発環境を統合するか
• UseTcXaeShell
  • TwinCAT IDE（TwinCAT統合開発環境）（32bit版）をインストールするか
• UseTcXaeShell64
  • TwinCAT IDE（TwinCAT統合開発環境）（64bit版）をインストールするか

設定に問題が無ければ，画面下部のNextを選択します。
その後，下図のようにインストール可能なパッケージ一覧が表示されることを確認してください。

TwinCAT Package Managerのセットアップは以上で完了です。

次に，開発環境をインストールします。

TwinCAT Package Managerの画面から，「TwinCAT Standard」の部分のチェックボックスをチェックします。

画面右側にTwinCAT Standard-EngineeringとTwinCAT Standard-Runtimeの2つが表示されます。
開発PCに実行環境（Runtime）はインストールしないため，×ボタンを押して削除してください。

Engineeringのみを選択状態として，Installボタンを押下してインストールします。

これでXAEのインストールは完了です。
念のために開発PCを再起動しておきましょう。

実行PCはインターネットに接続していないため，開発PCと同じ方法でのインストールは出来ません。
そのため，開発PCで必要なファイルをダウンロードし，USBメモリなどを使って実行PCに転送します。

まず，コマンドプロンプトもしくはPowerShellを開き，下記のコマンドを入力します。

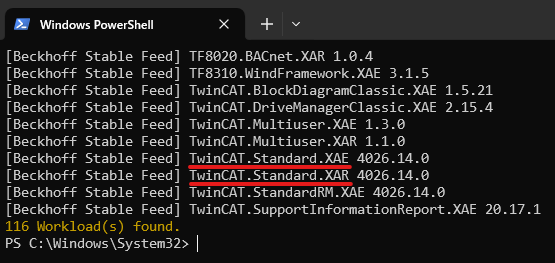

tcpkg list -t workload

これを実行すると，インストール可能なパッケージの一覧が表示されます。
「TwinCAT.Standard.XAE」と「TwinCAT.Standard.XAR」が最下部にあることを確認してください。

確認したら，下記のコマンドを1行ずつ入力して必要なパッケージ群（実態はNuPkgファイル）をダウンロードします。
（出力先は適当に読み替えてください。）

tcpkg download TwinCAT.Standard.XAR -o "C:\TwincatOfflineInstaller\XAR"

ここで，下記の点に注意してください。

• 出力先であるディレクトリは予め作成しておく必要があります
• インストール途中に確認が何回か求められます

USBメモリなどを使用して，下記の2つを実行PCに転送します。

• TwinCAT-Package-Managerのインストールファイル
• XARフォルダ

今回はC:\TwincatOfflineInstaller\内に配置しました。

対象のファイルを実行PCに移動させたら，まずは先程と同様にTwinCAT Package Managerをインストールしましょう。
インストールが完了したら，TwinCAT Package Managerを起動します。

起動したら，Feed Configuration画面にてパッケージの供給元を指定します。
開発PCではパッケージをインターネットから取得していましたが，実行PCではインターネットに接続できないため先程のパッケージファイルを使用します。
Feed URLの部分にXARインストールパッケージを配置したディレクトリ指定しましょう。

ユーザ名やパスワードは空欄のままとし，OKボタンを押下します。

その後，トップ画面で「TwinCAT Standard」が表示されることを確認してください。
この画面にて「TwinCAT Standard」を選択し，実行PCにXARの両方をインストールしてください。

実行PCへのインストールはこれで完了です。

本章では，開発PCと実行PC間での通信設定を行います。
両デバイス間ではADS通信(Automation Device Specification)というプロトコルが使用されます。
デフォルトの状態ではファイアウォールによりADS通信が行えません。設定で下表のポートでの通信を許可する必要があります。
開発PCと実行PCの両方で、ポートでの通信を許可してあげましょう。

画面左下のWindowsマークを右クリックし、「検索」を選択します。

検索欄を使って「セキュリティが強化された Windows Defender ファイアウォール」をクリックします。

このダイアログからADS通信に必要な設定を追加します。

画面左側にある「受信の規則」を右クリックし、「新しい規則」をクリックします。

上記の表に記した3つのポートの全てに対して規則を追加しましょう。
例えば「TCPの48898番ポート」の場合は下記のようになります。

• 規則の種類
  • 「ポート」を選択
• プロトコルおよびポート
  • TCPと48898番を指定する
• 操作
  • 「接続を許可する」を選択
• プロファイル
  • 必要なプロファイルを指定する
• 名前
  • 設定の名前と説明を記入する

設定が完了したら，受信規則一覧は下図のようになるはずです。
（名前は適宜読み替えてください）

受信規則の設定は以上です。

続いて，送信規則を追加していきます。（方法は受信規則とほぼ同じです）
画面左側にある「送信の規則」→ 「新しい規則」から，先程と同様に3つの設定を追加します。
（詳細は割愛します）

設定が完了したら，送信規則一覧は下図のようになるはずです。（名前は適宜読み替えてください）

送信規則の設定は以上です。

さぁ，長かった開発環境構築ももう少しで完了です。
最後に開発PCと実行PC間でADS通信を行うためにルート設定^[5]を行います。

開発PCの画面右下のシステムトレイを開き、紫色の歯車のアイコンを右クリックして「Router」 → 「Edit Routes」を選択します。

「TwinCAT Static Routes」画面が表示されるので、左下の「Add」ボタンを選択します。

「Add Route Dialog」画面が表示されるので、画面左下の「Advanced Settings」にチェックを入れます。

チェックを入れると、画面下部に詳細な設定項目が表示されます。
「Address Info」の選択欄で「IP Address」を選択します。

画面右上の「Broadcast Search」ボタンをクリックし、同一ネットワーク内に存在するXARがインストールされたPCを探索します。

開発PCに複数のイーサネットアダプタ（USBアダプタも含む）が登録されている場合、どのアダプタに対して検索するかを選択する「Select Adapters」画面が表示されます。
意図しない機器との接続を防ぐため、XARがインストールされたPCと接続しているアダプタのみにチェックを入れてください。

XARがインストールされたPCが検出されます。IPアドレス等を確認し、問題がなければ「Add Route」をクリックします。

「SecureADS」画面が表示されるため、リモート接続するための設定をします。
「Remote User Credentials」欄に接続対象である実行PCのユーザ名とパスワードを入力します。

接続に成功すると、「Connected」の部分に鍵のアイコンが表示されます。
確認したら、右下の「Close」ボタンを押して「Add Route Dialog」を閉じます。

「TwinCAT Static Route」画面にて、先ほど追加したルート設定が表示され、緑色に塗りつぶされていることを確認します。
緑色が表示されない場合，開発PCと実行PCが接続されているかを再度確認してください。

これでADS通信の設定は完了です。

長くなりましたがTwinCATの開発環境構築は以上となります。お疲れ様でした。
次回の記事では実際にPLCプログラムを作成し，TwinCAT上で動かしてみます。

【追記】
本記事作成中にBeckhoff公式から開発環境構築の手順が説明されている動画が公開されていました。
こちらも合わせてご覧ください。

TwinCAT Howto - V.3.1.4026以降のインストール方法
