無料のOSSツールSysONで始めるSysMLv2モデリング（５）〜 Actionの作成

これまでの記事では、Part Definitionと Part Usage、Packageの作成をご紹介しました。

本記事から振る舞いのモデリングを行います。

執筆時点における SysONの安定版は v2025.12.0が最新ですが、本記事では引き続き v2025.8.0を使用します。
ざっとドキュメントを見る限りでは、v2025.8.0と v2025.12.0の間に大きな機能追加はなさそうです。
ただし、今後を含めた最新リリースの挙動は一部異なる可能性がありますのでご了承ください。

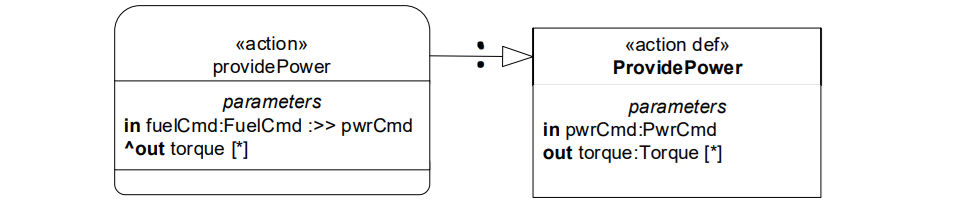

"Intro to the SysML v2 Language-Graphical Notation.pdf" スライド50の図を作成してみましょう。

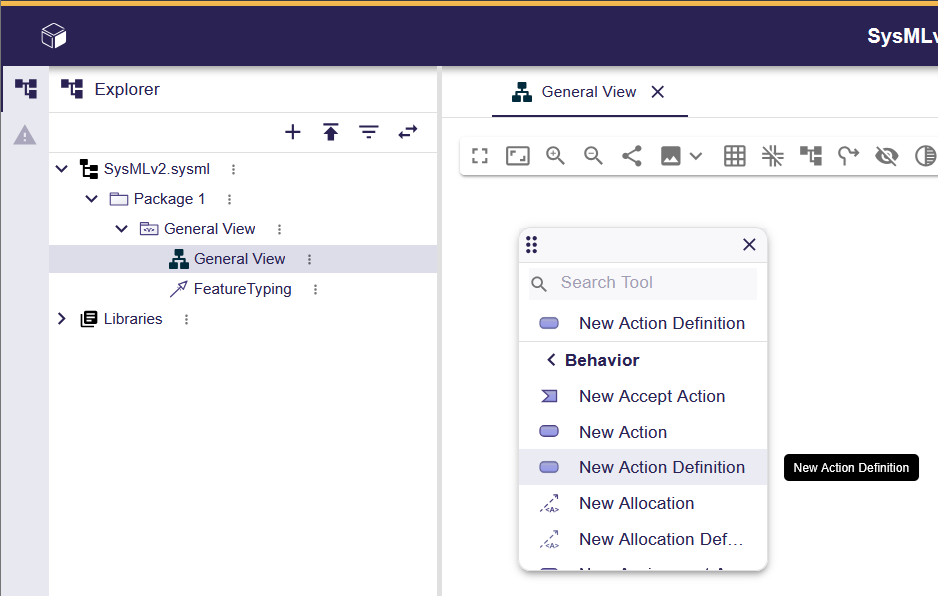

General Viewを開き、エディタ画面を右クリックでしてンテキストメニューから"Behavior" > "New Action Definition"を選択します。

作成した Action Definitionの名前を"ProvidePower"に変更しましょう。
変更方法は以前の記事を参照してください。

次にParameterを追加します。

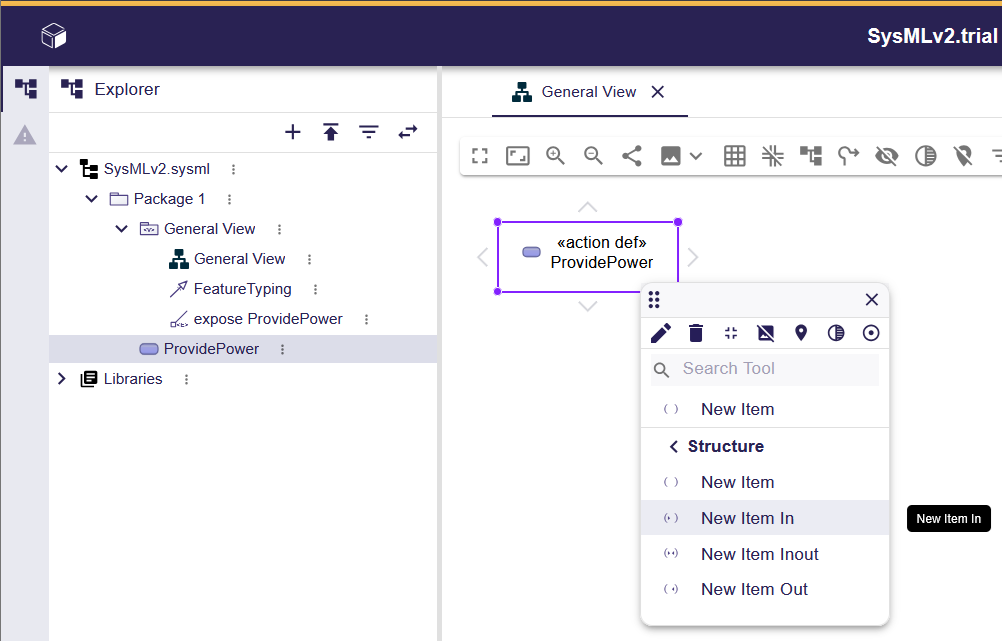

"ProvidePower"を右クリックしてコンテキストメニューから"Structure" > "New Item In"を選択します。

追加された Itemを"pwrCmd : PwrCmd"に変更します。
このとき、左サイドバーのツリーに"PwrCmd"が追加されたことに着目してください。
これは、"pwrCmd"のItem Definitionです。

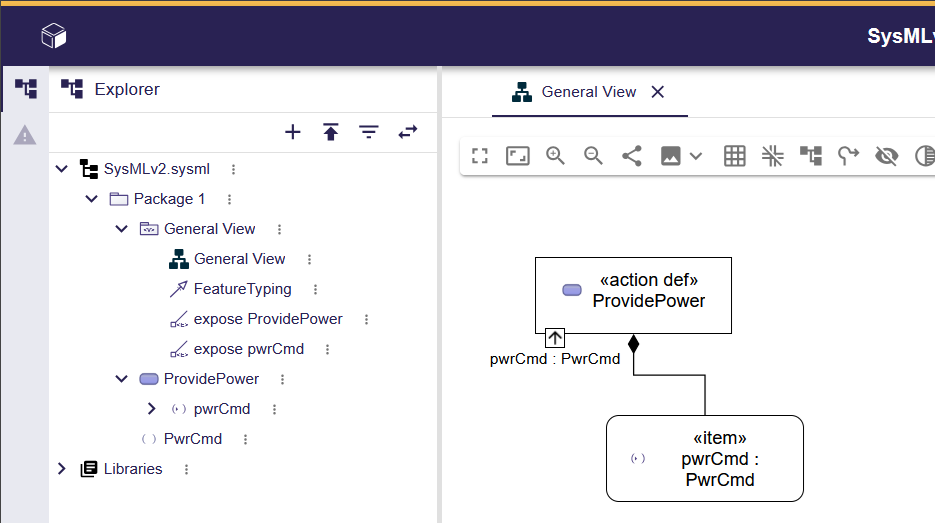

ツリーにある"PwrCmd"をエディタ画面にドラッグ＆ドロップしたら"pwrCmd"との間に definitionが表示されます。

再び "ProvidePower"を選択し、名前の右にマウスカーソルを移動すると表示される目のアイコンをクリックします。

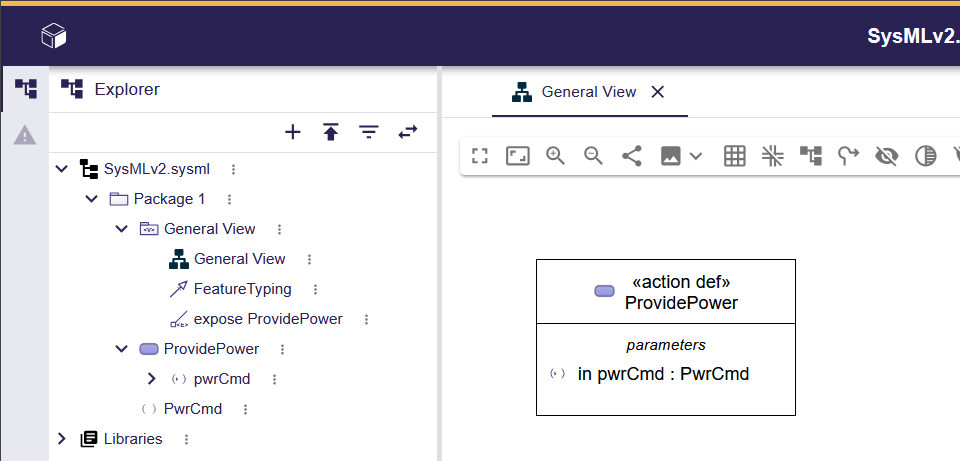

表示された"Manage Visibility"のコンテキストメニューで、"parameters"のチェックをON、"pwrCmd : PwrCmd"のチェックをOFFにします。

pwrCmdのitemを（モデルではなく）図から削除します。

同様の方法で、"torque : Torque"を追加しましょう。
”pwrCmd : PwrCmd”の場合と同様、左サイドバーのツリーに"Torque"が追加されます。

Parameterのin, out, inout, noneは、右サイドバーのDetailsにある"Direction"のラジオボタンで変更できます。

題材は"torque"が配列になっています。
"torque : Torque"を"torque[*] : Torque"に変更してください。
右サイドバーのツリーの"torque"に"LiteralInfinity"の入った"MultiplicityRange"が追加されます。

題材では"torque : Torque [*]"となっていますが、v2025.8.0のSysONではこの表記だと多重度が無視されてしまいました。

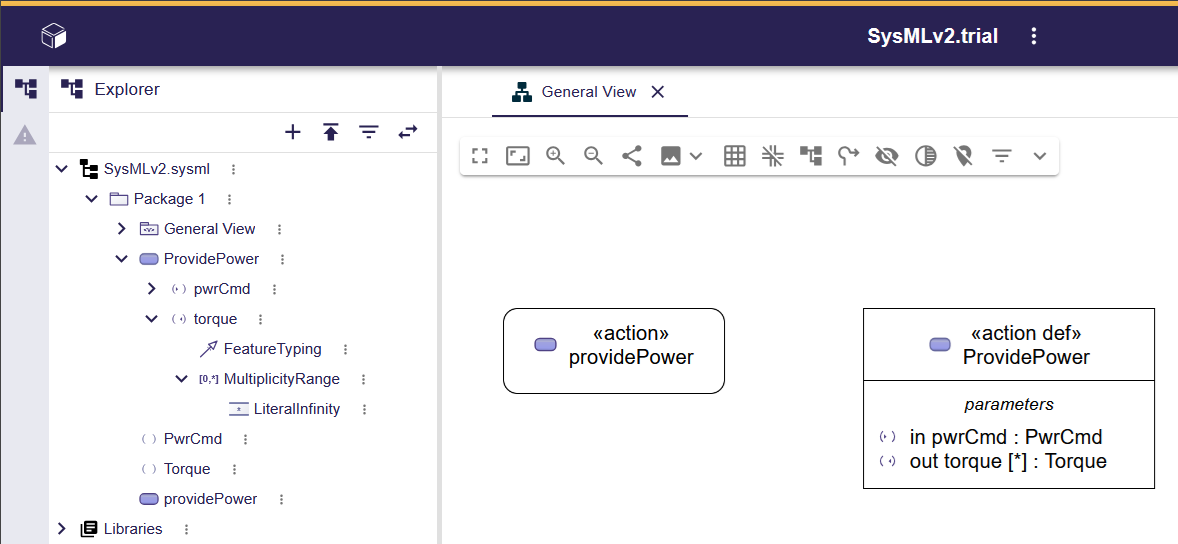

エディタ画面を右クリックでコンテキストメニューから"Behavior" > "New Action"を選択します。
作成した Action Usageの名前を"providePower"に変更しましょう。

"providePower"を選択し、要素４辺の外側に表示された"＞"を"ProvidePower"までドラッグ＆ドロップします。
表示されたコンテキストメニューから"New Feature Typing"を選択します。

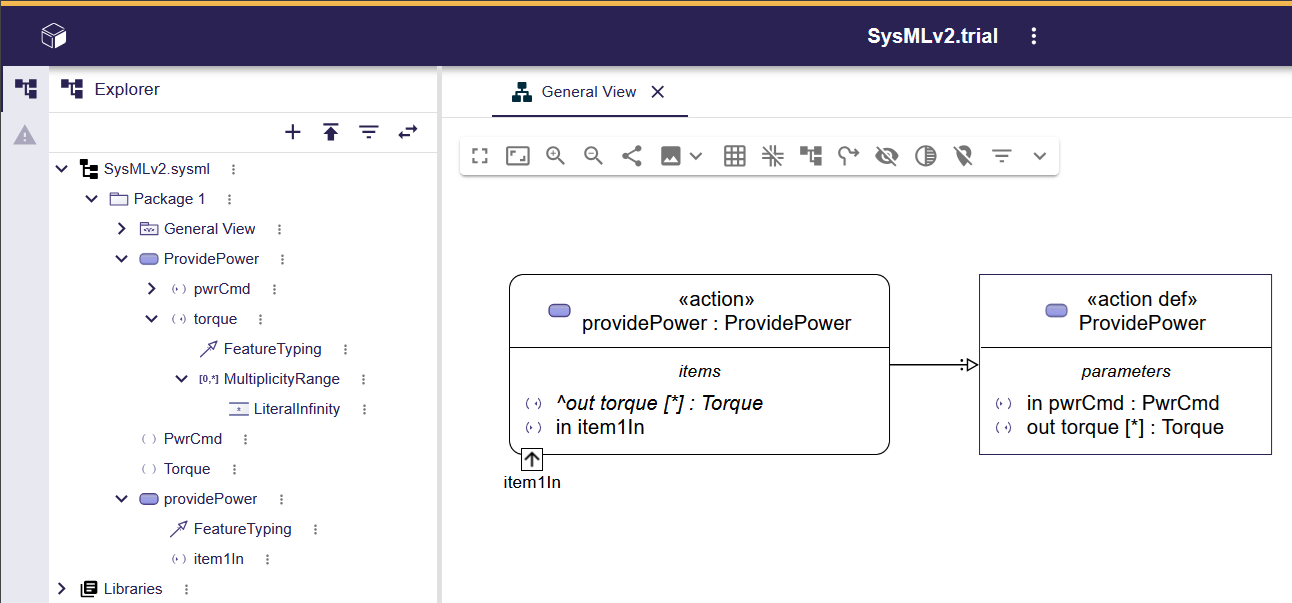

Action DefinitionにParameterを追加したのと同様にして、Action Usageである"providePower"にもItemを追加します。

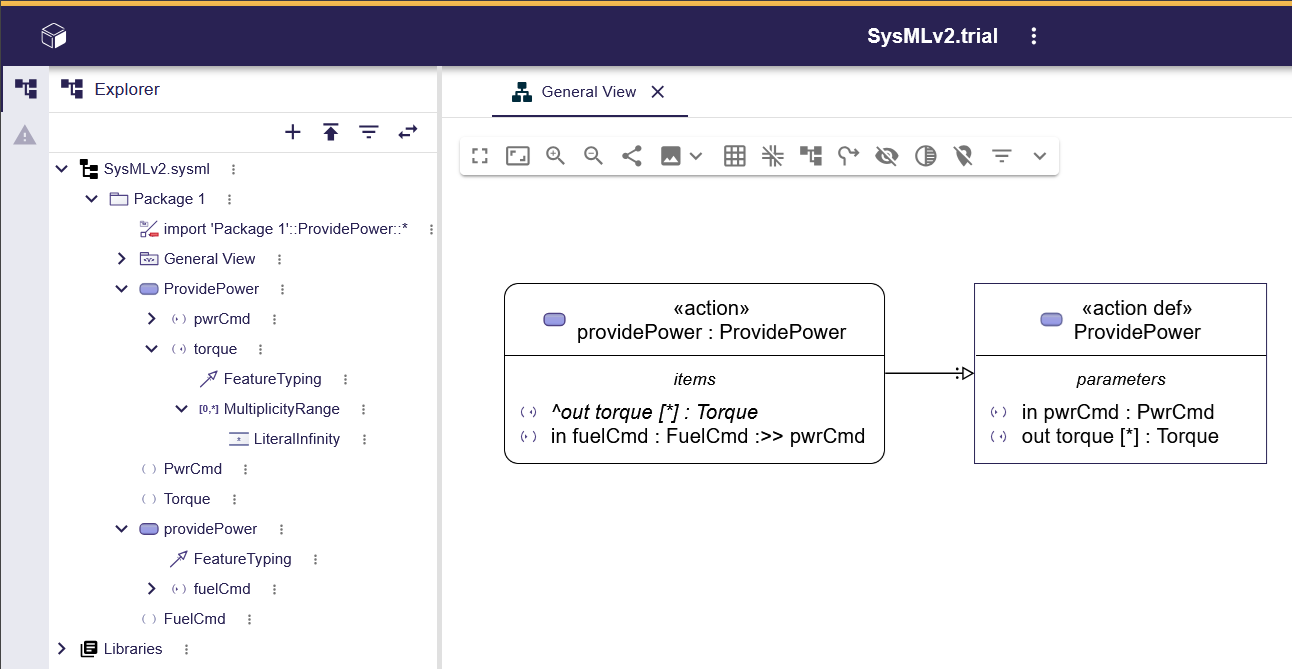

"Manage Visibility"で"item1In"を非表示にし、"item1In"を"fuelCmd : FuelCmd :>> pwrCmd"に変更します。

見た目にはいくつか差異がありますが、意味的には同じものが出来ました。

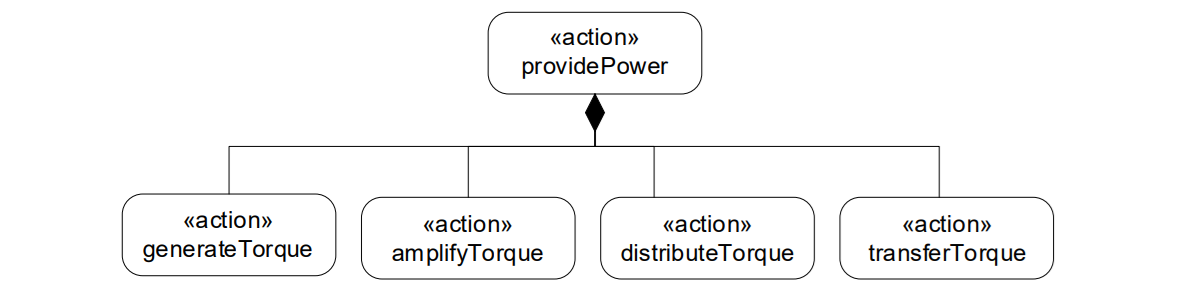

"Intro to the SysML v2 Language-Graphical Notation.pdf" スライド51の図を作成してみましょう。

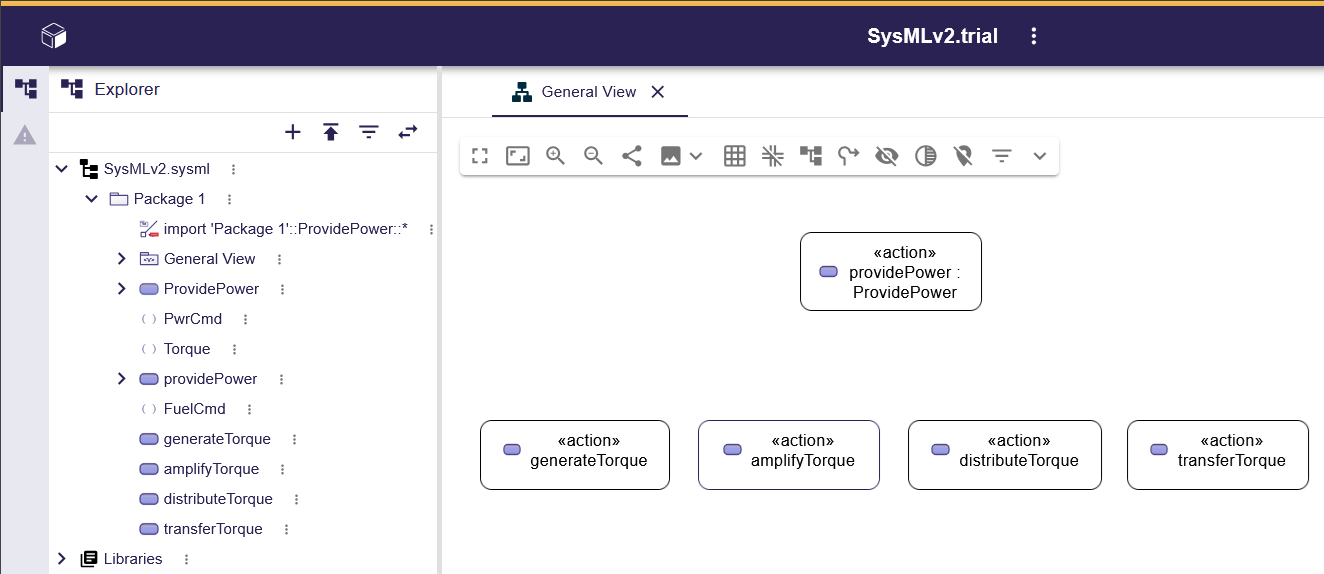

4つのAction Usage("generateTorque", "amplifyTorque", "distributeTorque", "transferTorque")を作成します。

Action Usageの Decompositionはエディタ画面で作図できませんでした。
（今後はできるようになるかもしれません）

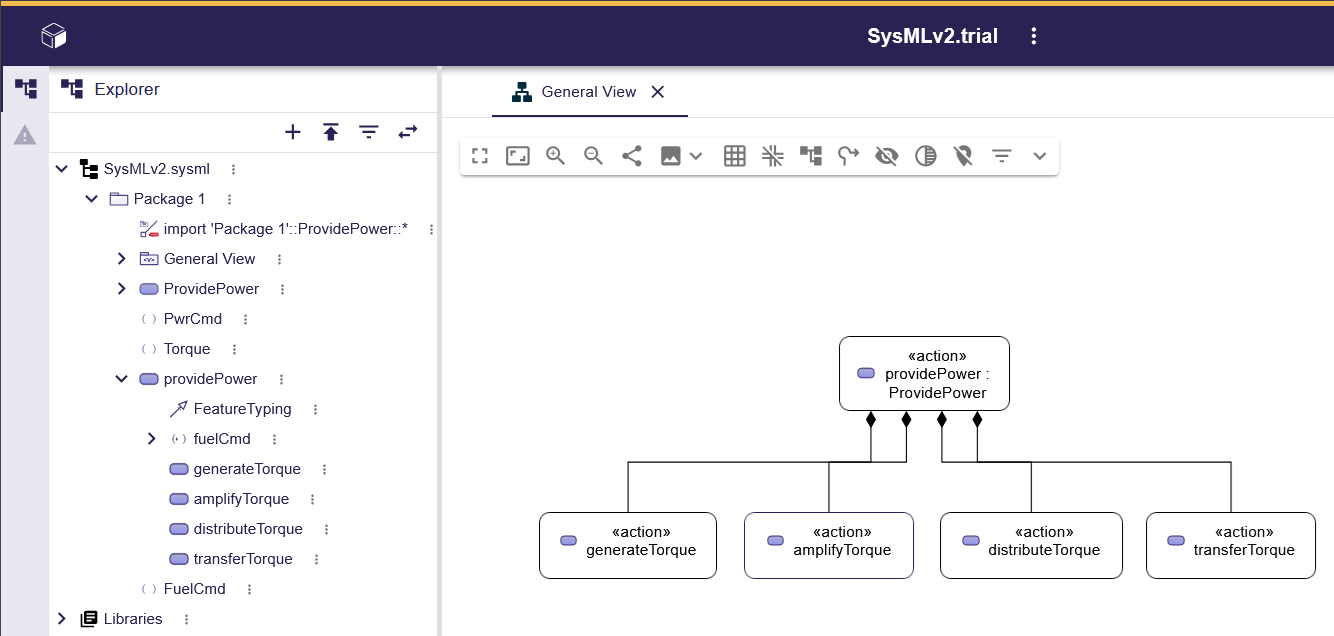

左サイドバーのツリーで先程作成した4つのAction Usageを選択し、"providePower"にドラッグ＆ドロップします。
すると、ドラッグ＆ドロップした4つのAction Usageと"providePower"間にDecompositionが表示されます。

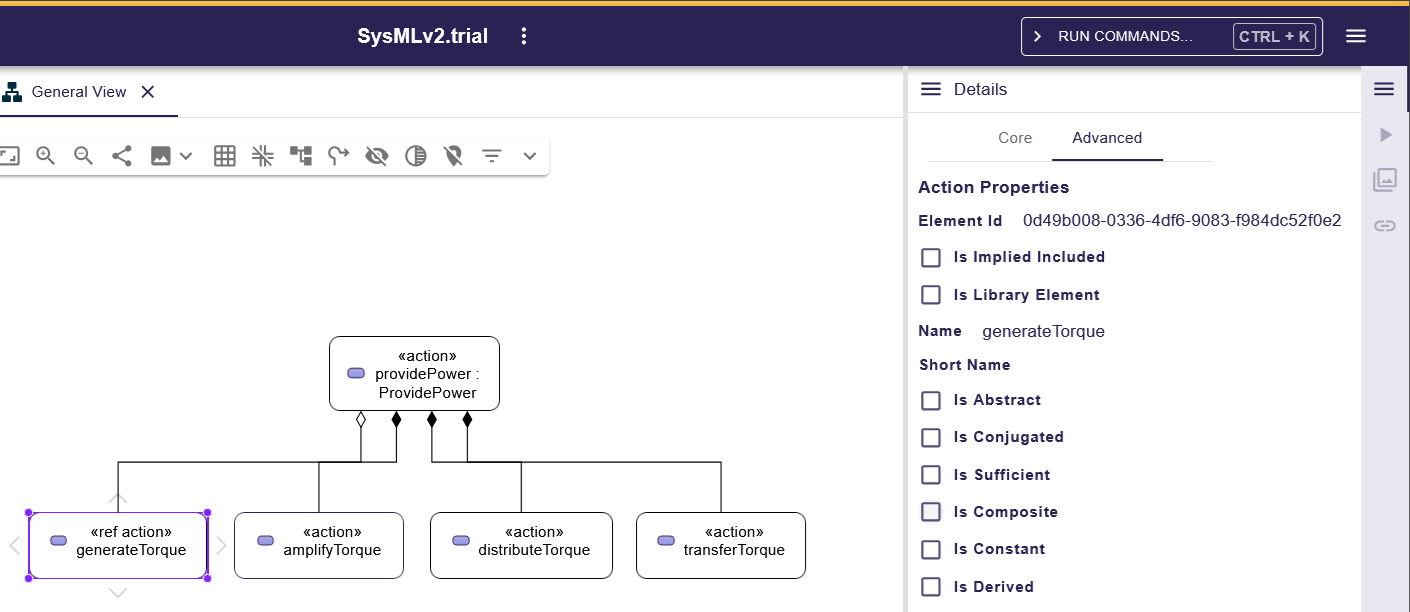

referenceにしたい場合は、対象のAction Usageを選択します。
右サイドバーで"Advance"タグを選択し、"Is Composite"のチェックをOFFにします。
対象のAction Usageのステレオタイプが"action"から"ref action"に変わり、"providePower"側の黒塗りひし形が白塗りに変わります。

SysMLv2仕様では、Action UsageをAction Definitionの部品とすることも出来ます。

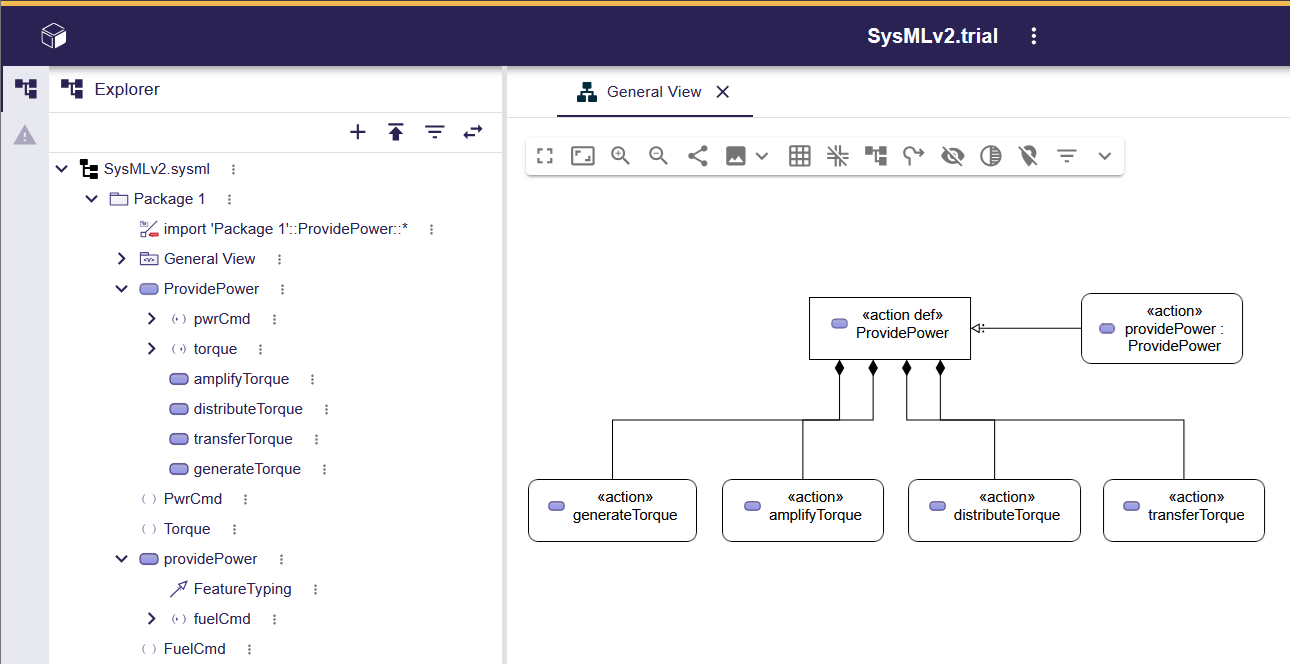

先程のスライド51の図の、"providePower"をAction Definitionである"ProvidePower"に変更してみましょう。

左サイドバーのツリーにある"ProvidePower"をエディタ画面にドラッグ＆ドロップします。
次に、左サイドバーのツリーで"provodePower"内にあった４つのAction Usageを"ProvidePower"に移動します。
"Manage Visibility"でポートをダイアグラムから削除すると下図のようになります。

これまで何度か SysONの起動と終了を繰り返してきました。
その中で、SysON起動時にエラーが発生して起動しないケースが偶に発生します。
こんな時は以下のコマンドでDockerの使われていないリソースを削除してみてください。

docker system prune

削除後に再度 Dockerで SysONを起動します。

本記事では、Action Definitionと Action Usageを作成しました。
また、Decompositionで Actionを分割することをモデルで表現しました。

次回は、Action Usageをつなげて Action Flowを作成します。
